DataGrip
데이터베이스를 관리하기 위한 툴은 다양합니다. 그중에 IntellJ를 만든 젯 브레인에서 IntellJ와 유사한 인터페이스로 데이터 그립이라는 툴이 있습니다. MariaDB나 오라클 및 아주 다양한 DBMS를 지원합니다. 기타 MySQL 워크벤치나 데이터베이스 관리 툴에 비해 빠른 속도와 효율적으로 데이터를 검색할 수 있습니다. 인텔리 J나 안드로이드 스튜디오를 써보신 분은 알겠지만, JetBrain사의 툴은 코드 입력 시 다양하게 조합하여 기능을 구현할 수 있는데요. DataGrip도 인터페이스가 이와 유사해서 매우 편리하게 쿼리를 실행해 볼 수 있습니다.
ER 다이어그램 보기

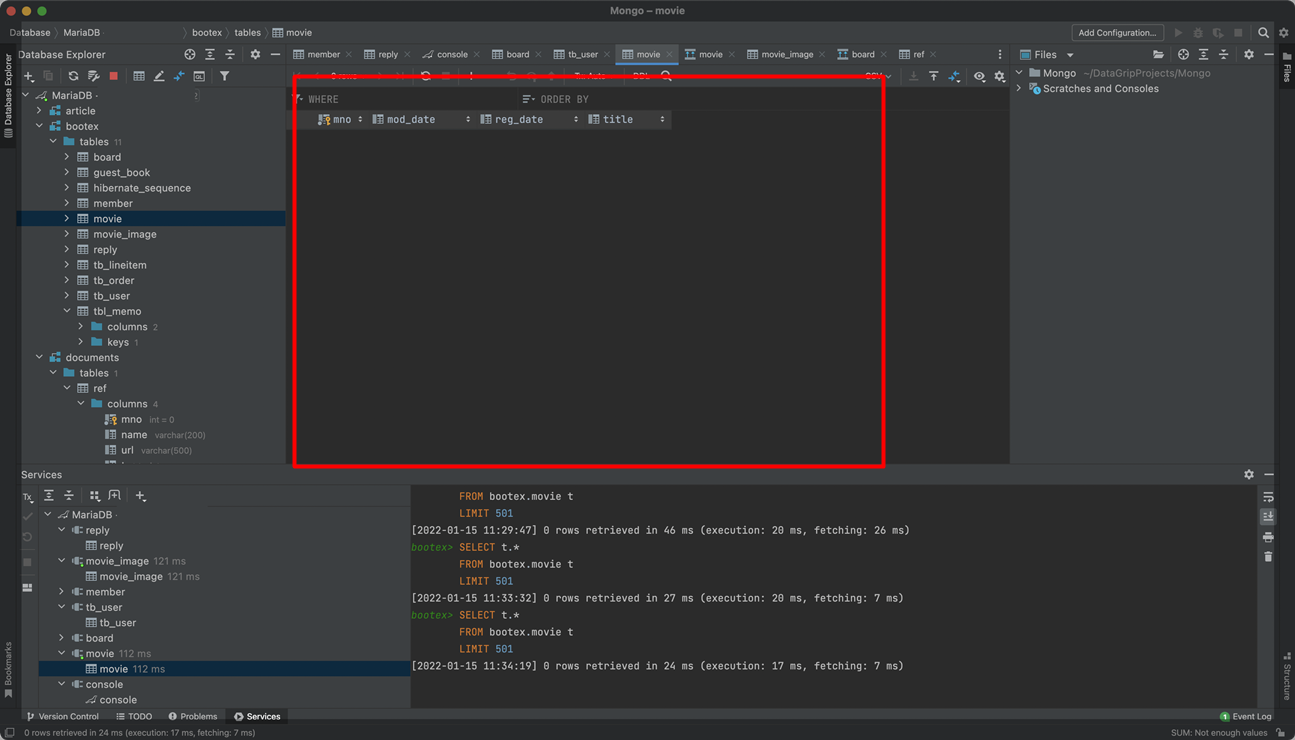

▼ 데이터베이스 테이블을 더블클릭 하면 다음과 같이 데이터의 값과 항목들이 나타납니다. 현재 값이 없기 때문에 컬럼들만 볼 수 있습니다.

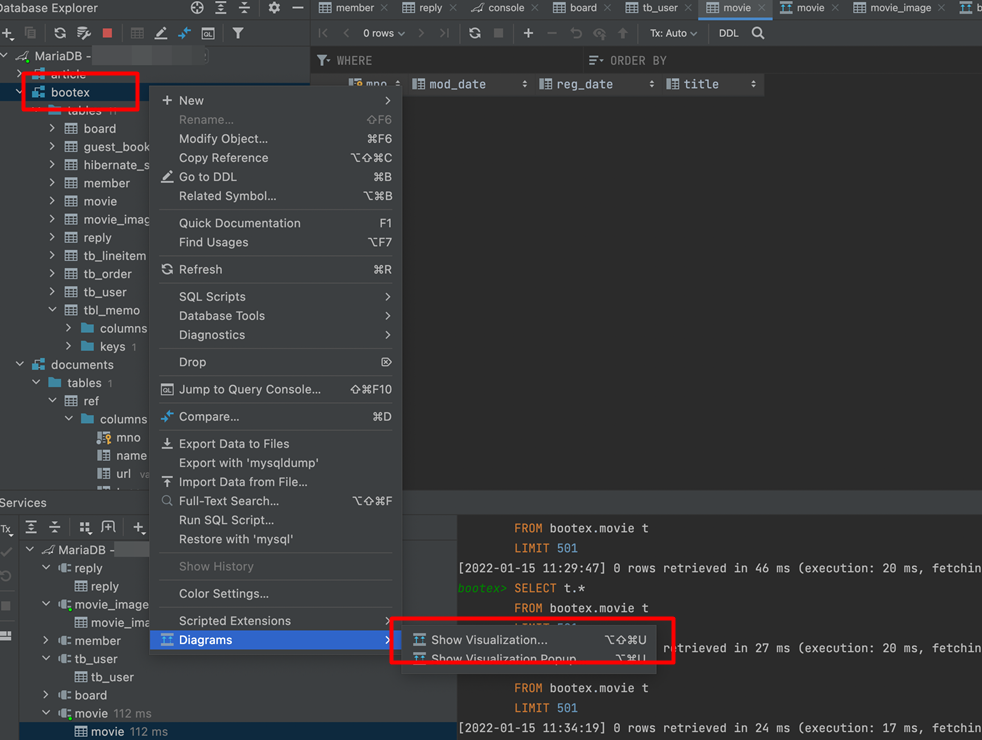

▼ 이제 다이어그램을 보고 싶은 스키마를 선택하고 오른쪽 버튼을 눌러서 메뉴를 노출 시킵니다. 그리고 가장 아래에 Diagrams라는 메뉴에 Show Visualization 메뉴를 선택합니다. (단축키를 사용하셔도 됩니다.)

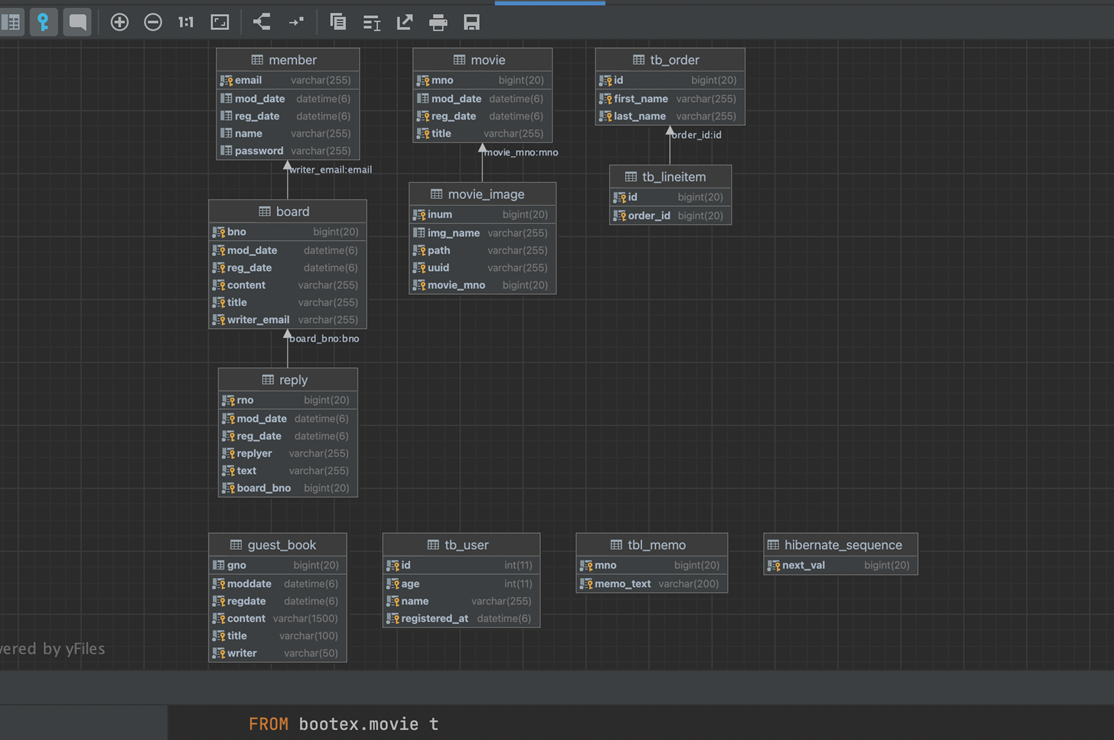

▼ 이제 해당 데이터베이스 스키마 전체의 다이어그램을 보실 수 있습니다.

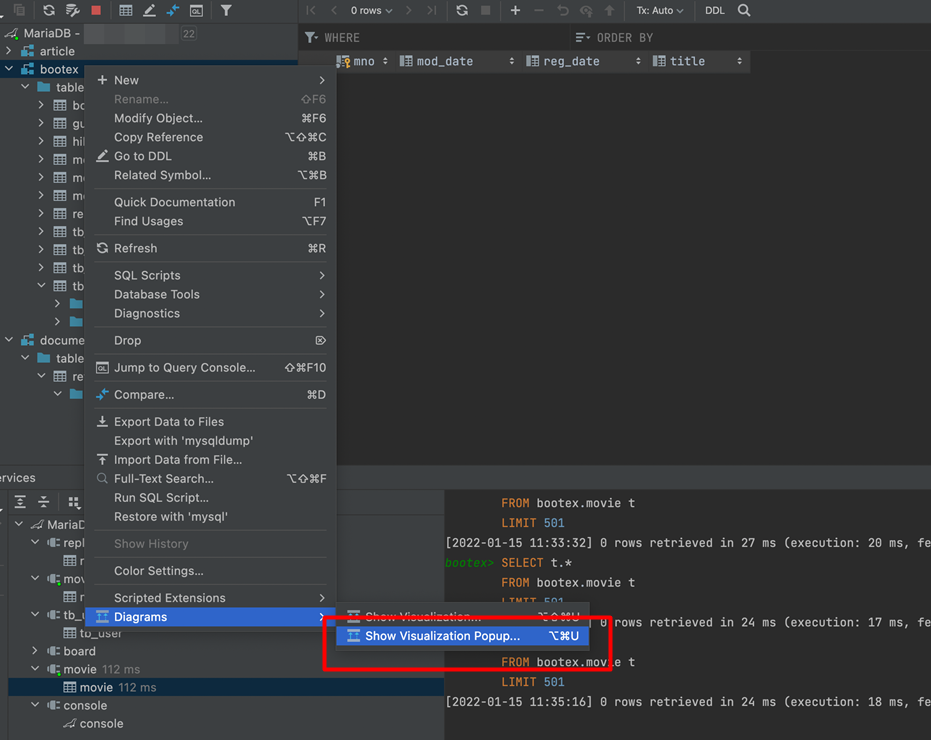

▼ 하지만 위의 다이어 그램을 보면 기존에 화면 대신에 나오기 때문에 불편합니다. 그래서 DataGrip 툴에서는 팝업으로 볼 수 있는 기능을 제공하고 있습니다. 위와 동일하게 진입하고 마지막에 Show Visualization Popup메뉴를 선택해 줍니다.

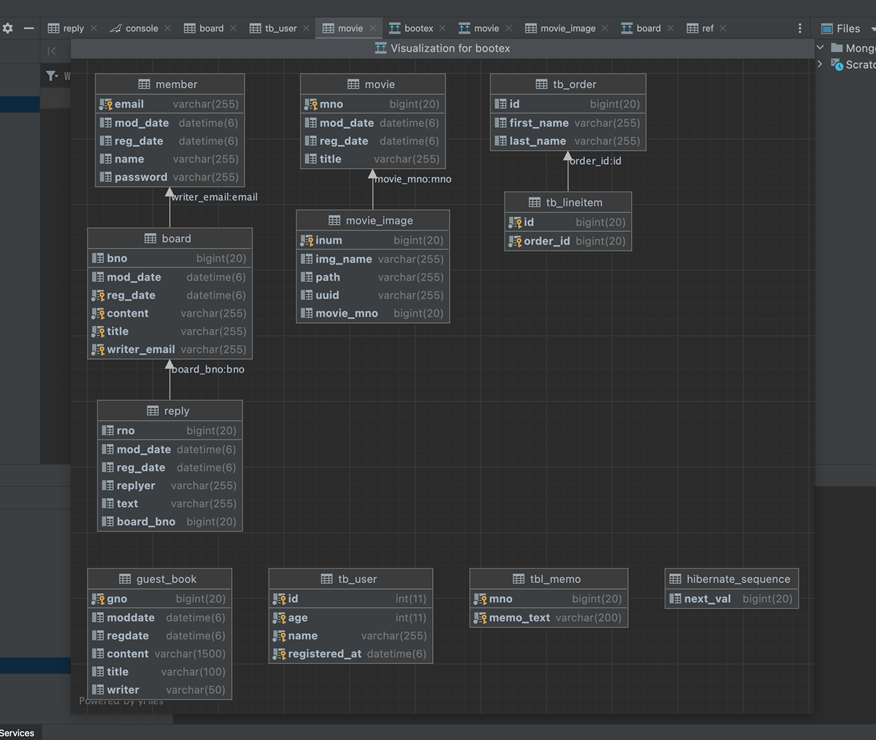

▼ 다음과 같이 팝업 형태로 해당 다이어 그램을 볼 수 있습니다.

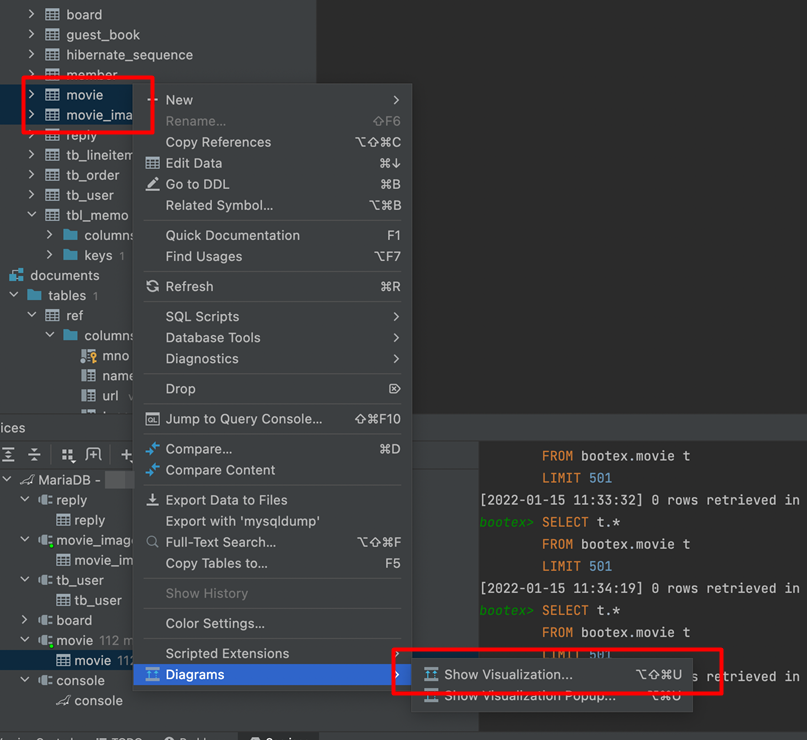

▼ 마지막으로 전체 다이어그램이 아닌 현재 작업중인 다이어 그램의 관계만 보고 싶다면 특정 테이블만 선택하고 해당 기능을 활성화할 수 있습니다.

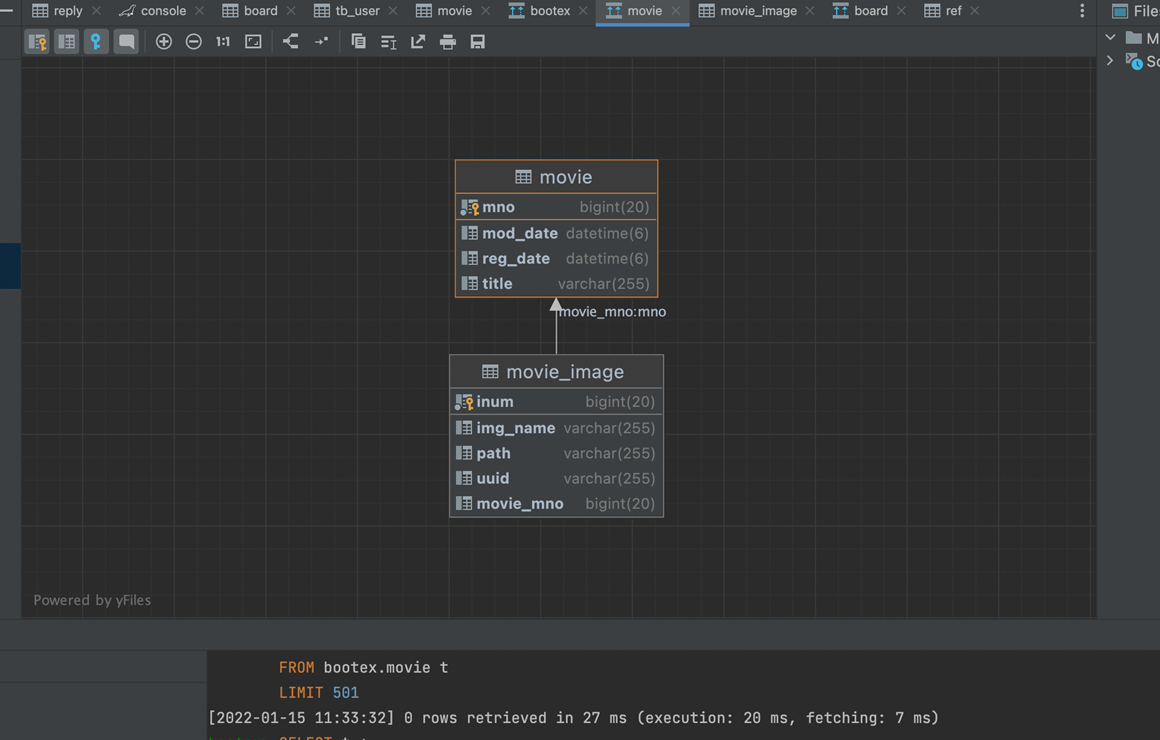

▼ 이제 테이블의 다이어그램을 두개 또는 그 이상을 선택한 만큼 출력할 수 있습니다.
기존에는 어떻게 다이어그램을 보는지 몰라서 그냥 다이어그램을 보지 않고 사용했었는데요. 아주 간단하게 사용할 수 있어서 포스팅합니다.
